Главная страница / Каталог проектов / 260-001-Л

Просмотр

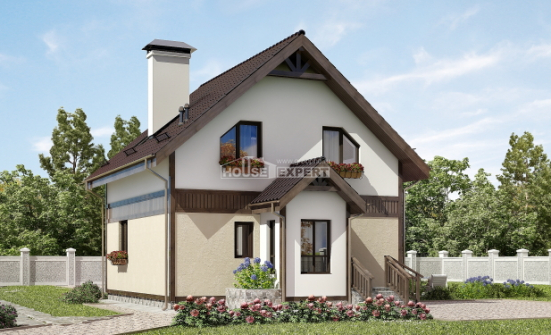

  • 260-001-Л Проект двухэтажного дома с мансардой, огромный коттедж из кирпича Лабинск, House Expert
  • 260-001-Л Проект двухэтажного дома с мансардой, просторный коттедж из кирпича Лабинск, House Expert
  • 260-001-Л Проект двухэтажного дома мансардой, современный домик из кирпича Сочи, House Expert
  • 260-001-Л Проект двухэтажного дома с мансардным этажом, красивый дом из кирпича Анапа, House Expert

  • 260-001-Л Проект двухэтажного дома мансардный этаж, большой дом из кирпича Апшеронск, House Expert
  • 260-001-Л Проект двухэтажного дома мансардой, красивый дом из кирпича Геленджик, House Expert
  • 260-001-Л Проект двухэтажного дома с мансардным этажом, просторный дом из кирпича Славянск-на-Кубани, House Expert
  • 260-001-Л Проект двухэтажного дома с мансардным этажом, большой загородный дом из кирпича Курганинск, House Expert
Стоимость проекта
90 000
Способы оплаты

Дополнительные услуги:






Купить проект сейчас
При покупке проекта дополнительно заказывают

Отопление

Водоснабжение и канализация

Наружные сети

Строительство дома

Общая площадь дома :262,72 м2
Габариты застройки :16,10 x 16,9 м
Количество этажей :2
Цокольный этаж:нет
Гараж:нет
Сейсмостойкость:до 7 баллов
Кровля:гибкая черепица
Отделка фасада:дерево, штукатурка
Отделка цоколя:камень
Перекрытие:сборная ж/б плита
Фундамент:свайный
Материал стен:кирпич 380 мм, утеплитель 100 мм

Проект дома 260-001-Л. 1 этаж Проект дома 260-001-Л. 1 этаж
1 этаж
Высота этажа: 3 м
Состав помещений, м2
Тамбур 3,93
Гардеробная 4,78
Прихожая 12,91
Жилая комната 15,43
Кладовая 5,68
Котельная 9,1
Холл 12,07
Гостиная 42,59
Кухня 15,96
Сан. узел 4,34
Итого: 126,79

Проект дома 260-001-Л. 2 этаж Проект дома 260-001-Л. 2 этаж
2 этаж
Высота этажа: 2,07 - 3 м
Состав помещений, м2
Лестница 8,59
Жилая комната 29,66
Ванная 12,97
Гардеробная 9,94
Спальня 24,14
Ванная 9,7
Спальня 19,72
Спальня 21,21
Итого: 135,93




Проектная документация может отличаться от представленных эскизов на сайте, продавец оставляет за собой право вносить любые изменения в проектную документацию.

Частые вопросы по проектам
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
Показать все вопросыСкрыть вопросы
Задать вопрос по проекту 260-001-Л
name
Для того, чтобы задать вопрос зарегистрируйтесь

Архитектурные решения
ТитулТитул 2Ведомость чертежейОбщие данныеПланировка первого этажаПланировка второго этажаКладочный план первого этажаКладочный план второго этажаОтделочный план первого этажаОтделочный план второго этажаПлан кровлиФасад 1­-5Фасад А-­ЖФасад 5­-1Фасад Ж­-АРазрез 1­-1Разрез 2­-2, узел 3Узлы, схема подкоса, схема крепления ставниСхема декораСечения вентканалов на отметке +2,800Сечения вентканалов на отметке +6,100Развертка вентканаловВедомость оконВедомость оконно­дверных конструкцийПерспективные видПерспективные видПерспективные видПерспективные видОртогональная проекция фасада 1­-5Ортогональная проекция фасада А­-ЖОртогональная проекция фасада 5­-1Ортогональная проекция фасада Ж­-А

Полезное видео

В этом видео рассказывается, что входит в состав раздела архитектурные решения, сокращенно АР.

Раздел находится в разработке!

Сроки изготовления после покупки 1-4 недели, уточните у консультанта до покупки проекта.


В состав любого готового проекта на нашем сайте входят два раздела: АР (Архитектурные решения) и КР (Конструктивные решения) иногда данные разделы объединяют в один: АС (Архитектурно-строительные решения).

Состав АР (Архитектурные решения):

  • Кладочный план;
  • Поэтажные планы с определением функциональных зон помещений, схематичной (примерной); расстановкой мебели и сантехнического оборудования;
  • Отделочный план;
  • Фасады;
  • Разрезы (не менее двух);
  • План кровли;
  • Спецификация окон;
  • Схема вентканалов;
  • Конечная трехмерная модель проектируемого коттеджа;

Состав КР (Конструктивные решения):
  • План фундаментов;
  • Спецификации по материалам на фундамент;
  • План устройства перекрытий. Спецификация по материалам;
  • Перемычки этажей. Спецификация по материалам;
  • Крыльца. Спецификация по материалам;
  • План кровли. Спецификация по материалам;
  • Узлы, разрезы основных конструктивных элементов;
  • Общие указания;

Просим обратить Ваше внимание, что раздел ИР (Инженерные решения) в состав типового проекта не входит, так как данный раздел не может быть типовым. Сети разрабатываются индивидуально, исходя из технических условий на Вашем участке и Ваших личных пожеланий по оборудованию. Данный раздел можно заказать дополнительно к любому проекту.

Если у Вас появились вопросы, которые бы вы хотели нам задать, вы можете воспользоваться нашими контактами и связаться с нами. Наши специалисты квалифицированно ответят на любые вопросы. Мы выполняем проекты коттеджей для всех регионов России. Удаленное проектирование, это проще, чем вы могли себе представить! Свяжитесь с нашим консультантом.






  • Формат листов проекта: А3;
    •
  • Язык проекта: Русский;
    •
  • Система едениц измерений в проекте: метрическая;
